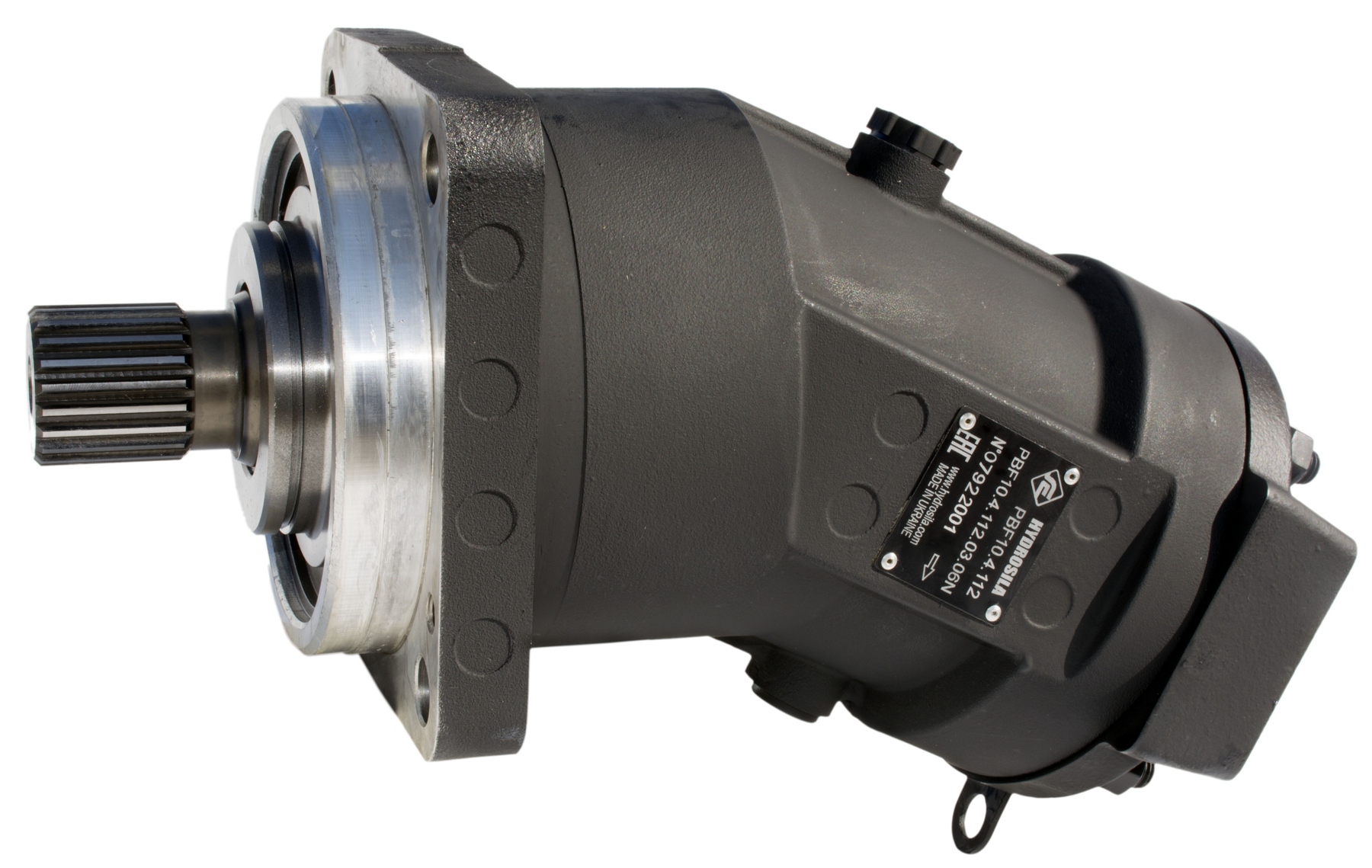

Silniki tłokowe osiowe o stałej pojemności skokowej serii "MBF10"
Silniki osiowo-tłokowe o stałej wydajności z wychylną osią
Dostępne pojemności: 28 / 80 / 112 cm³
Ciśnienie nominalne: do 250 bar
Maksymalne ciśnienie: do 400 bar
Przystosowane do pracy w układach z obiegiem otwartym i zamkniętym
Wysoka sprawność objętościowa i mechaniczna
Długa żywotność
Kołnierz montażowy zgodny z ISO 3019/2
Oferujemy szeroki wybór konfiguracji wałów, kołnierzy i przyłączy zgodnych z międzynarodowymi normami (SAE, DIN, europejskimi oraz niemieckimi). Silniki przystosowane są do pracy w układach hydraulicznych wymagających wysokiej niezawodności i sprawności.
Silniki hydrauliczne osiowe o stałej wydajności – konstrukcja osi wychylnej
Osiowe silniki hydrauliczne HYDROSILA z wychylną osią i korpusem z aluminium to niezawodne rozwiązanie dla układów hydraulicznych w maszynach mobilnych, które pracują w wymagających warunkach. Dzięki zwartej konstrukcji, wysokiej sprawności i zgodności z międzynarodowymi normami, silniki te znajdują zastosowanie w wielu sektorach przemysłu.
Cechy charakterystyczne:
• Konstrukcja osi wychylnej z kątem nachylenia 26°
• Korpus z wytrzymałego aluminium
• Wysoka sprawność hydromechaniczna i niskie straty objętościowe
• Dwumetalowy, hartowany blok cylindrów odporny na ścieranie
• Stożkowe łożyska wałeczkowe przystosowane do obciążeń promieniowych i osiowych
• Tłoki stożkowe z pierścieniami kompresyjnymi dla zwiększonej trwałości
• Uszczelnienie wału odporne na wysokie temperatury i ciśnienie
• Stabilna i płynna praca w całym zakresie prędkości
• Kołnierze montażowe zgodne z ISO 3019/2
• Wały napędowe zgodne z DIN, SAE i GOST
Zastosowanie:
• Ładowarki kołowe
• Żurawie HDS i samochodowe
• Maszyny komunalne i utrzymaniowe
• Wiertnice i urządzenia geotechniczne
• Równiarki i rozściełacze asfaltu
• Maszyny do robót kolejowych
• Maszyny górnicze i przemysłowe
• Sprzęt sektora naftowo-gazowego
| Size | PBF20.56 | PBF20.80 | PBF20.107 | |
|---|---|---|---|---|
| Displacement | ccm | 56,1 | 80,4 | 106,7 |
| Speed at rated pressure (minimum) | min-1 | 400 | ||
| Speed at rated pressure (rated, at inlet pressure Pabs=0,8 bar) | min-1 | 2000 | 1800 | 1600 |
| Speed at rated pressure (maximum, at inlet pressure Pabs=1,0 bar) | min-1 | 3000 | 2680 | 2400 |
| Speed at rated pressure (maximum, at inlet pressure Pabs=2,0 bar) | min-1 | 3750 | 3350 | 3000 |
| Pressure (rated) | bar | 400 | ||
| Pressure (maximum t≤6 sec) | bar | 450 | ||
| Maximum drain pressure | bar | 2,5 | ||
| Inlet pressure (rated) | bar | 1 | ||
| Inlet pressure (minimum) | bar | 0,8 | ||
| Inlet pressure (maximum) | bar | 2 | ||
| Flow (minimum) | l/min | 22 | 32 | 43 |
| Flow (rated) | l/min | 112 | 145 | 171 |
| Flow (maximum) | l/min | 168 | 215 | 256 |
| Flow (limit) | l/min | 209 | 269 | 320 |
| Input power (rated) | kW | 75 | 96 | 114 |
| Input power (maximum) | kW | 126 | 162 | 192 |
| Hydromechanical efficiency | 0,96 | |||
| Volumetric efficiency | 0,95 | |||
| Weight (without fluid) | kg | 18 | 23 | 32 |
