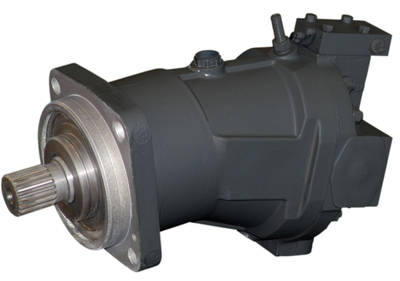

Silniki tłokowe osiowe o zmiennym wydatku serii "MBV10"
Silniki osiowe o zmiennej wydajności do 200 bar
Przystosowane do pracy w układach otwartych i zamkniętych.
Pojemność robocza: 112 cm³
Maksymalne ciśnienie robocze (ciągłe): do 200 bar
Maksymalne ciśnienie chwilowe (szczytowe): do 400 bar
Kołnierz montażowy zgodny z normą ISO 3019/2
Wysoka sprawność objętościowa i mechaniczna
Długa żywotność
Zwarta, niezawodna konstrukcja sprawdzona w maszynach mobilnych różnych zastosowań
Oferujemy szeroki wybór konfiguracji wałów, kołnierzy i przyłączy zgodnych z międzynarodowymi normami (SAE, DIN, europejskimi oraz niemieckimi). Silniki przystosowane są do pracy w systemach hydraulicznych wymagających wysokiej niezawodności i sprawności.
Silniki hydrauliczne osiowe o zmiennej wydajności do układów otwartych i zamkniętych
Silniki osiowe HYDROSILA o zmiennej wydajności, z obudową żeliwną i konstrukcją z ugiętą osią, zostały zaprojektowane z myślą o pracy w wymagających warunkach. Ich niezawodność, wysoka sprawność oraz odporność na przeciążenia sprawiają, że idealnie nadają się do zastosowań w maszynach mobilnych różnych typów – od budowlanych po specjalistyczne przemysłowe. Silniki te pracują efektywnie zarówno w układach otwartych, jak i zamkniętych.
Cechy konstrukcyjne:
• Konstrukcja z ugiętą osią
• Obudowa żeliwna, odporna na obciążenia i korozję
• Łożyska stożkowe – wysoka trwałość przy dużych obciążeniach promieniowych i osiowych
• Bimetaliczna płyta cylindra – zwiększona odporność na ścieranie
• Tłoki stożkowe z pierścieniami sprężającymi – stabilna praca przy zmiennym obciążeniu
• Uszczelka wału odporna na wysokie temperatury i ciśnienie
• Montaż zgodny z ISO 3019/2
• Wały napędowe wg DIN i GOST
• Płynna i cicha praca w pełnym zakresie obrotów
Opcje sterowania:
• Proporcjonalne hydrauliczne
• Elektryczne ON-OFF
• Elektryczne proporcjonalne
Zastosowania:
• Ładowarki teleskopowe i kołowe
• Żurawie samochodowe i dźwigi samojezdne
• Maszyny komunalne i drogowe
• Wiertnice poziome i pionowe
• Zgarniacze i recyklery asfaltu
• Maszyny kolejowe
• Maszyny górnicze i wiertnicze dla sektora ropy i gazu
| Size | PBF20.56 | PBF20.80 | PBF20.107 | |
|---|---|---|---|---|
| Displacement | ccm | 56,1 | 80,4 | 106,7 |
| Speed at rated pressure (minimum) | min-1 | 400 | ||
| Speed at rated pressure (rated, at inlet pressure Pabs=0,8 bar) | min-1 | 2000 | 1800 | 1600 |
| Speed at rated pressure (maximum, at inlet pressure Pabs=1,0 bar) | min-1 | 3000 | 2680 | 2400 |
| Speed at rated pressure (maximum, at inlet pressure Pabs=2,0 bar) | min-1 | 3750 | 3350 | 3000 |
| Pressure (rated) | bar | 400 | ||
| Pressure (maximum t≤6 sec) | bar | 450 | ||
| Maximum drain pressure | bar | 2,5 | ||
| Inlet pressure (rated) | bar | 1 | ||
| Inlet pressure (minimum) | bar | 0,8 | ||
| Inlet pressure (maximum) | bar | 2 | ||
| Flow (minimum) | l/min | 22 | 32 | 43 |
| Flow (rated) | l/min | 112 | 145 | 171 |
| Flow (maximum) | l/min | 168 | 215 | 256 |
| Flow (limit) | l/min | 209 | 269 | 320 |
| Input power (rated) | kW | 75 | 96 | 114 |
| Input power (maximum) | kW | 126 | 162 | 192 |
| Hydromechanical efficiency | 0,96 | |||
| Volumetric efficiency | 0,95 | |||
| Weight (without fluid) | kg | 18 | 23 | 32 |
